 技術參數：(表四)
|
型
號
|
缸徑
D
(mm)
|
速
比
ψ
|
非鉸軸連
接的最小
行程
s1
(mm)
|
|
1.33
|
1.46
|
2
|
|
桿徑
d
(mm)
|
最大行程
s
(mm)
|
桿徑
d
(mm)
|
最大行程
s
(mm)
|
桿徑
d
(mm)
|
最大行程
s
(mm)
|
|
HSGL※※—40/dE
|
40
|
20
|
320
|
22
|
400
|
25
|
480
|
|
|
HSGL※※—50/dE
|
50
|
25
|
400
|
28
|
500
|
32
|
600
|
|
|
HSGL※※—63/dE
|
63
|
32
|
500
|
35
|
630
|
45
|
750
|
|
|
HSGL※※—80/dE
|
80
|
40
|
640
|
45
|
800
|
55
|
950
|
|
|
HSGK※※—80/dE
|
80
|
40
|
640
|
45
|
800
|
/
|
/
|
30
|
|
HSGK※※—90/dE
|
90
|
45
|
720
|
50
|
900
|
63
|
1080
|
40
|
|
HSGK※※—100/dE
|
100
|
50
|
800
|
55
|
1000
|
70
|
1200
|
40
|
|
HSGK※※—110/dE
|
110
|
55
|
880
|
63
|
1100
|
80
|
1320
|
40
|
|
HSGK※※—125/dE
|
125
|
63
|
1000
|
70
|
1250
|
90
|
1500
|
35
|
|
HSGK※※—140/dE
|
140
|
70
|
1120
|
80
|
1400
|
100
|
1680
|
45
|
|
HSGK※※—150/dE
|
150
|
75
|
1200
|
85
|
1500
|
105
|
1800
|
50
|
|
HSGK※※—160/dE
|
160
|
80
|
1280
|
90
|
1600
|
110
|
1900
|
40
|
|
HSGK※※—180/dE
|
180
|
90
|
1450
|
100
|
1800
|
125
|
2150
|
45
|
|
HSGK※※—200/dE
|
200
|
100
|
1600
|
110
|
2000
|
140
|
2400
|
45
|
|
HSGK※※—220/dE
|
220
|
110
|
1760
|
125
|
2200
|
160
|
2640
|
50
|
|
HSGK※※—250/dE
|
250
|
125
|
2000
|
140
|
2500
|
180
|
3000
|
55
|
|
公稱壓力（以上各種）
(MPa)
|
16
|
注：
1、速比系指活塞有效面積與活塞桿腔有效面積之比。
2、最大行程原則上是：
=1.33時, S=8D(缸徑)
=1.46時, S=10D(缸徑)
=2時, S=12D(缸徑)
3、用戶所需S大于表中規定最大行程時，不�；钊麠U穩定，應通過雙方協商解決。
4、鉸軸連接的最小行程S1按表5、6、7、8選定。
5、可承接缸徑ф250至ф700油缸的設計制造，具體要求請與本廠技術部門聯系。
6、油液最高污染等級：按GB/T14039之19/16。
|

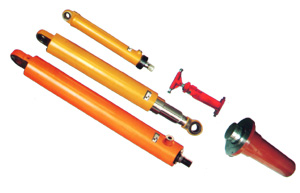

HSG
系列基型液壓缸
